Очистные сооружения Blorey

Очистные сооружения Blorey
Очистные сооружения Blorey

Назначение

Компания ЕвроПайп является официальным дилером ливневой канализации и очистных сооружениий бренда «Blorey». Ливневые очистные сооружения «Blorey» из полипропилена предназначены для очистки поверхностных сточных вод от взвешенных веществ органического и минерального происхождения, а также от нефтепродуктов.



  • Область применения:

    Станции очистки поверхностных сточных вод «Blorey» могут быть применены при строительстве локальных комплексов очистных сооружений поверхностных (ливневых) сточных вод поступающих от:

    • АЗС;

    • автостоянок;

    • жилых комплексов;

    • гипермаркетов;

    • логистических центров;

    • промышленных предприятий.



    Станции могут входить в состав локальных комплексов очистных сооружений ливневых сточных вод объектов, удаленных от существующей инфраструктуры, или когда подключение к существующим сетям является экономически невыгодным.
    Обратите внимание на локальные очистные сооружения Helyx в нашем каталоге.



    Преимущества:

    • Степень очистки ливневых сточных вод – до норм сброса в водоемы рыбохозяйственного назначения.

    • Типовые и индивидуальные решения. При повышенных концентрациях взвешенных веществ и нефтепродуктов на входе, производится индивидуальный расчет и формируется предложение исходя из требований и условий проекта.

    • Очистные сооружения ливневых сточных вод выпускаются с производства уже укомплектованные всем необходимым оборудованием. Сточные воды могут приниматься на очистку сразу после монтажа и подключения к инженерным сетям.

    • Оборудование для очистки размещается под землёй. На поверхности остаются лишь люки (прямоугольная крышка) для доступа к оборудованию.

    • Срок службы под землей более 50 лет, герметичность, стойкость к коррозии оборудования из полипропилена позволяет не допускать утечек и обеспечивать экологическую безопасность объекта.

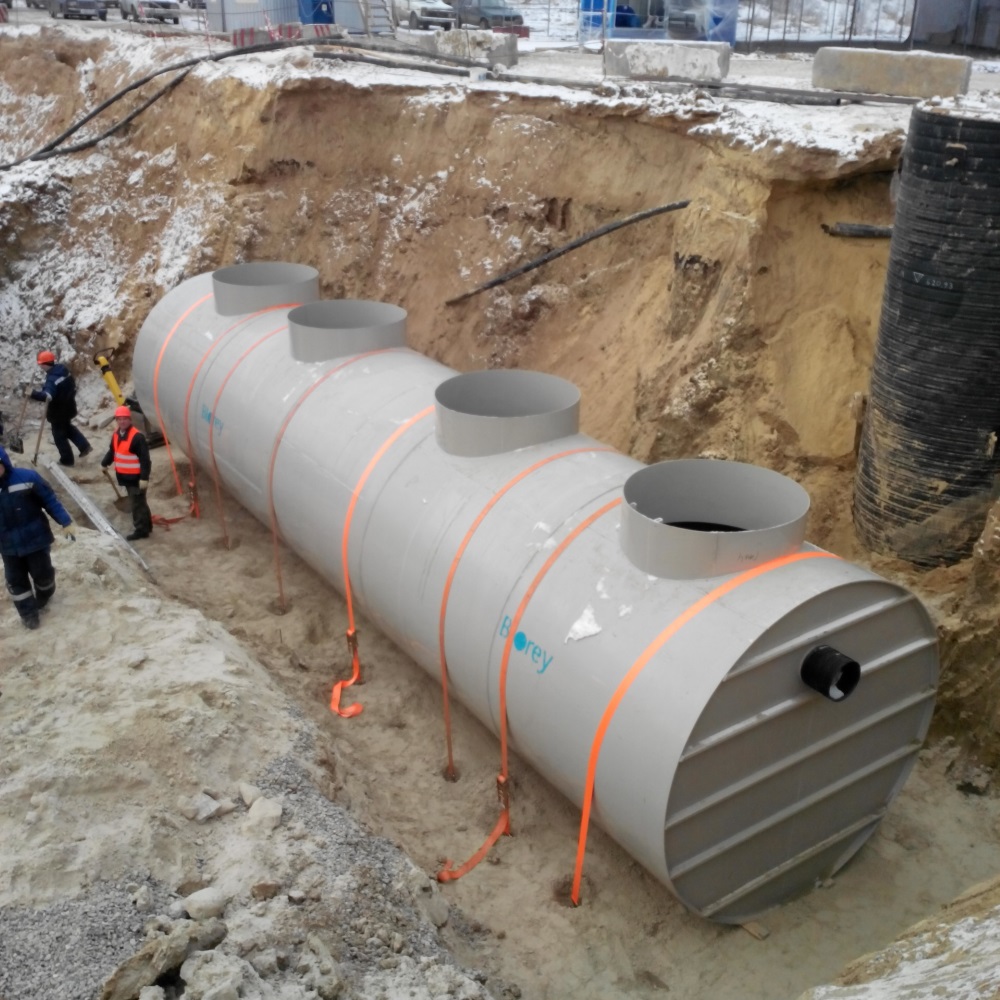

    Ливневые очистные сооружения в едином цилиндрическом корпусе «Blorey ЛОС-ПП-Ц-ОКФ»

    Основные параметры:

    Материал:

    Полипропилен различной толщины, усиленный ребрами жесткости.

    Исполнение: Наземное (предусматриваются ложементы), подземное, в обваловке.
    Производительность, л/с: 1-280
    Диаметр, мм: 955-3200
    Длина, мм: 1500-15000
    2000-2500 700-1500
    Применение: Жилые дома, производственные площадки, парковки, АЗС, торговые центры, логистические центры



    Ливневые очистные сооружения из высокопрочного полипропилена марки «Blorey ЛОС-ПП-Ц-ОКФ» состоят из пескоотделителя, бензомаслоотделителя и сорбционного фильтра в едином корпусе.
    1

    Пескоотделитель «О»:

    это первый отсек, который выполняет функции песколовки – отстойника для песка и ила. Если в поступающих стоках предвидится содержание взвешенных веществ, превышающее расчетные параметры. Рекомендуется включить в технологическую схему перед сепаратором нефтепродуктов отдельный пескоотделитель. Накопившийся осадок извлекается из сооружения через верхний люк.

    Формула расчета пескоотделителя: Хм3 = Qл/с * Tc/ 1000,
    где Хм3 – объем пескоотделителя;
    Qл/с– производительность (расход стоков), л/с;
    Tc– время отстаивания стока, с.

    Бензомаслоотделитель «К»:

    здесь происходит отделение нефтепродуктов с гарантируемой степенью очистки 97% для расчетной производительности системы. В отсеке установлены блоки коалесцентных пластин. Коалесцентные блоки, рассчитаны на прохождение стока в направлении снизу вверх, их конструктивные особенности способствуют осаждению взвешенных веществ и всплытию нефтепродуктов.

    Сорбционный фильтр «Ф»:

    тут происходит доочистка ливневых стоков от нефтепродуктов и взвешенных веществ. Сорбционный блок представляет собой «кассету» с загрузкой из сорбента – активированного угля и синтетического волокна, обладающего сорбционной способностью по отношению к нефтепродуктам. Сток поступает через фильтр в направлении сверху вниз. «Кассета» с сорбционной загрузкой поднимается из сорбционного блока по направляющим из нержавеющей стали. Преимуществом является возможность замены «кассеты» с загрузкой без опорожнения емкости, просто подняв ее на поверхность земли по направляющим. Материал загрузки: гидрофобный полипропилен, с сорбирующей способностью из расчета на нефтепродукты средней плотности (напр., мазут) – 13,6 г на 1 г сорбента. Периодичность замены устанавливается в процессе эксплуатации.

    Дополнительные опции:

    контрольный блок с датчиком, устанавливаемым в сепараторе нефтепродуктов. Датчик работает по принципу проводимости, определяя установленный уровень нефтепродуктов. Глубина погружения щупа датчика регулируется. Когда щуп входит в контакт с маслом, он отправляет электрический сигнал в контрольный блок, на котором загорается сигнальная лампочка, а так же срабатывает звуковой сигнал о необходимости откачки. Датчик программируется для сигнализации желаемого уровня нефтепродуктов.

    Основные параметры очистки:

    На входе не более, мг/л:

    На выходе не более, мг/л:

    500* 0,05

    * При необходимости параметры очистки могут быть рассчитаны и улучшены.





    Пескоотделитель, бензомаслоотделитель и сорбционный фильтр могут быть произведены в отдельных корпусах и применяться на объекте в зависимости от требуемой производительности и необходимых параметров очистки. Возможны следующие типы блоков очистки ливневых сточных вод:



    Бензомаслоотделитель со сбросом в общий коллектор «Blorey ЛОС-ПП-Ц-ОК»


    2

    Основные параметры очистки:

    На входе не более, мг/л:

    На выходе не более, мг/л:

    500* 0,05

    * При необходимости параметры очистки могут быть рассчитаны и улучшены.



    Бензомаслоотделитель со сбросом в общий коллектор «Blorey ЛОС-ПП-Ц-ОК»



    2

    Основные параметры очистки:

    На входе не более, мг/л:

    На выходе не более, мг/л:

    500* 5

    * При необходимости параметры очистки могут быть рассчитаны и улучшены.



    Бензомаслоотделитель с сорбционным фильтром «Blorey ЛОС-ПП-Ц-КФ»



    3

    Основные параметры очистки:

    На входе не более, мг/л:

    На выходе не более, мг/л:

    500* 0,2*

    * При необходимости параметры очистки могут быть рассчитаны и улучшены.



    Пескоотделитель со сбросом в общий коллектор «Blorey ЛОС-ПП-Ц-О»



    4

    Основные параметры очистки:

    На входе не более, мг/л:

    На выходе не более, мг/л:

    500* 5

    * При необходимости параметры очистки могут быть рассчитаны и улучшены.



    Бензомаслоотделитель «Blorey ЛОС-ПП-Ц-К»



    5

    Основные параметры очистки:

    На входе не более, мг/л:

    На выходе не более, мг/л:

    500* 0,5*

    * При необходимости параметры очистки могут быть рассчитаны и улучшены.



     Сорбционный фильтр «Blorey ЛОС-ПП-Ц-Ф»



    6

    Основные параметры очистки:

    На входе не более, мг/л:

    На выходе не более, мг/л:

    10* 0,05*

    * При необходимости параметры очистки могут быть рассчитаны и улучшены.

    Вертикальный тангенциальный пескоотделитель

    Назначение:

    Вертикальная песколовка предназначена для гравитационного отделения и улавливания песка из сточных вод, поступающих на очистные сооружения. Песколовка устанавливается там, где возможно занесение станции очистки сточных вод песками, в особенности при использовании общесплавной канализации, она надежно защищает станцию очистки от попадания песка.
    Сточная вода, содержащая песок, очищенная от грубых примесей, поступает в центральный цилиндр песколовки, где происходит частичное снижение скорости и успокоение натекающей воды. По мере движения воды по центральному цилиндру в нижнюю часть песколовки, скорость течения снижается до такой степени, что зерна песка, находящиеся в воде, начинают осаждаться в пространстве аккумуляции песка.
    Освобожденная от песка вода поднимается через внешнее затрубное пространство к гребню водослива и стекает в канализацию. Собранный в аккумулирующем пространстве песок после его пневматического взрыхления с помощью дренажного насоса или среднепузырчатого аэрационного элемента откачивается на песковые площадки.

    Основные параметры очистки:

    На входе не более, мг/л:

    На выходе не более, мг/л:

    200* 5*

    * При необходимости параметры очистки могут быть рассчитаны и улучшены.
    6

    Ливневые очистные сооружения с байпасной линией в едином цилиндрическом корпусе «Blorey ЛОС-ПП-Ц-ОКФ/БП»

    Преимущества:
    Наличие встроенной байпасной линии исключает необходимость устройства распределительного колодца.

    6

    Основные параметры очистки:

    На входе не более, мг/л:

    На выходе не более, мг/л:

    500* 0,05*

    * При необходимости параметры очистки могут быть рассчитаны и улучшены.

    Ливневые очистные сооружения в прямоугольном корпусе «Blorey ЛОС-ПП-П»

    Материал:

    Полипропилен различной толщины, усиленный ребрами жесткости

    Форма: Прямоугольная
    Производительность, м3/сут: 0,5-100
    Длина, мм: 1200-8000
    Ширина, мм: 800-2400
    Высота, мм: 1280-2480
    Применение: автозаправочные станции, нефтеперерабатывающие заводы, АЗС, торговые центры, логистические центры


    Назначение:
    Полипропиленовые ливневые очистные сооружения в прямоугольном корпусе могут использоваться для сбора, очистки и транспортировки ливневого стока. Они без труда очищают сточные воды, загрязненные нефтепродуктами с плотностью от 750 до 950 кг/м3, с температурой перехода в жидкое состояние выше +4оС, с концентрацией загрязнения до 5000 мг/л («Blorey ЛОС-ПП-П») и с концентрацией загрязнения 100 мг/л («Blorey ЛОС-ПП-П...-ПВ») при непрерывной работе.

    Описание оборудования:
    Ливневые очистные сооружения типа «Blorey ЛОС-ПП-П», представляют собой резервуар, в который вварен резервуар для масла, опорная горизонтальная доска, маслобензоотделитель, забиральная стенка, водосброс маслобензоотделителя, сорбционная встройка, водосброс сорбционного фильтра и место для отбора проб. Напуск и слив обеспечивают впускной и выпускной трубопровод. Ливневые очистные сооружения по функциональным признакам можно разделить на три части: пескоотделитель, бензомаслоотделитель, сорбционный фильтр.

    Производительность ливневых очистных сооружений «Blorey ЛОС-ПП-П» от 0,5 до 100 л/с.

    Пескоотделитель «О»: сточная вода самотеком поступает в переднюю часть емкости, где, при помощи простой седиментации, осаждаются нерастворенные вещества плотностью 1500 кг/м3, более легкие частицы отделяются только на маслобензоотделителе. Пескоотделитель рассчитан на интервал очистки один раз в полгода, при этом максимальное загрязнение седиментационного пространства может достигнуть половины высоты между коалесцентной вставкой и дном емкости.

    Формула расчета пескоотделителя:

    Хм3 = Qл/с * Tc/ 1000,

    где Хм3 – объем пескоотделителя;

    Qл/с– производительность (расход стоков), л/с;

    Tc– время отстаивания стока, с.

    Бензомаслоотделитель «К»: Бензомаслоотделитель, так же, как и пескоотделитель, работает на гравитационном принципе, т.е. на разнице плотности воды и веществ, загрязняющих ее, но при помощи пластин коалесцентной вставки удается увеличить эффективность использования пространства, что дает возможность уменьшить размеры сепаратора. Бензомаслоотделитель обеспечивает отделение всплывающих частиц нефтепродуктов, размером более 0,2 мм и отделение более легких, чем 1500 кг/м3, взвешенных веществ. Всплывшие отделенные нефтяные частицы задерживаются погруженной перегородкой и далее сливаются вручную в резервуар для масла.

    Сорбционный фильтр «Ф» и «Ф2»: В сорбционном фильтре использована динамическая адсорбция, т.е. процесс, при котором раствор адсорбента протекает через неподвижный слой сорбента. На время службы сорбента существенно влияет уровень загрязнения взвешенными веществами на входе, а также концентрация нефтепродуктов на входе. При насыщении его нефтепродуктами его можно теоретически регенерировать экстрагированием соответствующими растворителями (до первоначальной сорбционной функции), или же простым отмачиванием или центрифугированием (хотя при этом происходит постепенное снижение сорбционных качеств: после 15-кратного отмачивания сорбционные качества снижаются на 50% от первоначального уровня).

    1

    Комплектация:

    • Патрубки различного диаметра

    • Колодцы различного диаметра

    • Корзина для сбора мусора

    • Лестница (материал ПП, Нержавейка, Алюминий)

    • Насосы

    • Пескоотделитель и решетки

    • Затворы, задвижки

    • Обезвоживание

    • Обеззараживание

    • Скиммер

    • Автоматизация

    • Сорбирующие боны

    • Дробилка

    • Площадки обслуживания


    Преимущества:

    • Установка в бетонный саркофаг;

    • Удобная эксплуатация сепаратора;

    • Удобное извлечение сепарированных нефтепродуктов;

    • Степень очистки ливневых сточных вод – до норм сброса в водоемы рыбохозяйственного назначения.

    • Типовые и индивидуальные решения.


    Основные параметры очистки:



    Нефтепродукты

    На входе не более, мг/л:

    На выходе не более, мг/л:

    10* 0,2


    Взвешенные вещества

    На входе не более, мг/л:

    На выходе не более, мг/л:

    10* 10*

    * При необходимости параметры очистки могут быть рассчитаны и улучшены.
